設備概述
MM-DMYJ-04自動大型鉚壓機主要用于大型深溝球軸承的保持架鉚壓組裝工序，設備結構簡單、調整方便、高效穩定，是取代手工裝配的選擇！
工藝流程
上料 > 集球 > 分球 > 驗球 > 加保持架 > 柔性振蕩對位 > 對位檢測 > 鉚釘鉚合 > 鉚后檢測 > NG排出口 > 出料
功能描述
①上料：軸承直接經輸送帶上料；
②鉚釘對位：采用進口可調速電機進行柔性振蕩對位，無損保持架，降低對保持器的精度要求，提高對位準確率和上下保持架的貼合度；
③對位檢測：采用線性電阻式檢測高度，對缺釘、缺保持器、多保持器都可做到100%檢出；
④鉚釘鉚合：采用進口的氣液增壓缸確保鉚合壓力的一致性，增壓力穩定，速度均勻，減少了沖擊力和振動；采用設計獨特的軸承到位接近開關保護系統，確保軸承到位后準確沖壓，杜絕損傷軸承，同時避免損壞精密模具；
⑤鉚合后檢測：采用觸點式檢測鉚釘?shù)母叨?，對缺釘、鉚釘過高、鉚釘過低都可做到100%檢出；
⑥NG排出口：將檢測后的不良品排出，確保無不良品流出。

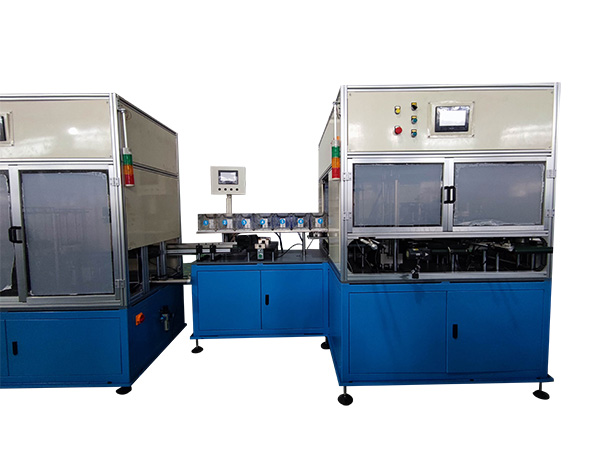

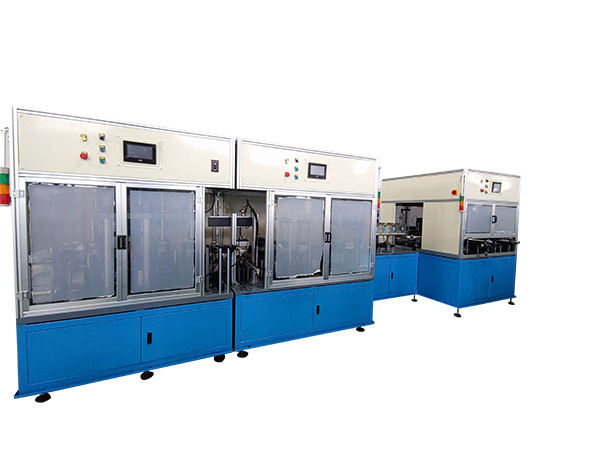

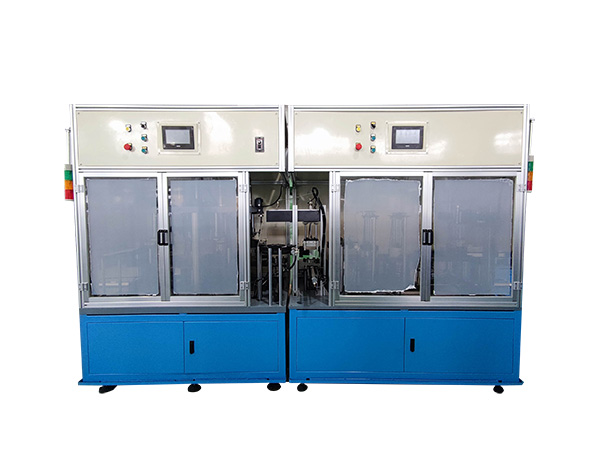

設備圖片

標準配置
控制系統 歐姆龍 測量儀器 基恩仕
氣動元件 亞德克 輸送電機 中大
觸摸屏 信捷 各類開關 黃山
技術參數
| 型號 |
MM-DMYJ-04 |
| 外徑 |
120-180mm |
| 工作節拍 |
10-12秒/件 |
| 進料高度 |
850±50mm（注：機腳到上料皮帶高度） |
| 電壓頻率 |
220V/單相/50HZ |
| 氣源壓力 |
0.4~0.6Mpa（注：進氣源需冷凍干燥處理） |
| 重量 |
800kg |
| 循環時間 |
2.5-3.0秒 |
| 設備利用率 |
≥90% |
| 鋼球損傷率 |
≤2% |
| 保持架損傷率 |
0.1% |
| 對位不良漏檢率 |
0.1% |
| 鉚合不良漏檢率 |
0.1% |
| 鉚合合格率 |
99% |
| 主機外形尺寸 |
1500*1000*1900（mm） |
| 清潔度 |
符合國標要求 |
|
